サイズ詳細
メス内径(mm) |
オス内径(mm) |
メス長(mm) |
オス長(mm) |
約4mm |
約3.3mm |
約51mm |
約30mm |
約4.5mm |
約3.8mm |
約51mm |
約30mm |
約5mm |
約4.3mm |
約51mm |
約30mm |
約5.5mm |
約4.8mm |
約51mm |
約30mm |
約6mm |
約5.3mm |
約55mm |
約30mm |
約6.5mm |
約5.8mm |
約55mm |
約30mm |
約7mm |
約6.3mm |
約60mm |
約30mm |
約7.5mm |
約6.8mm |
約60mm |
約35mm |
約8mm |
約7.2mm |
約65mm |
約35mm |
約8.5mm |
約7.6mm |
約65mm |
約35mm |
約9mm |
約8.2mm |
約70mm |
約40mm |
約9.5mm |
約8.7mm |
約70mm |
約40mm |
約10mm |
約9.2mm |
約75mm |
約45mm |

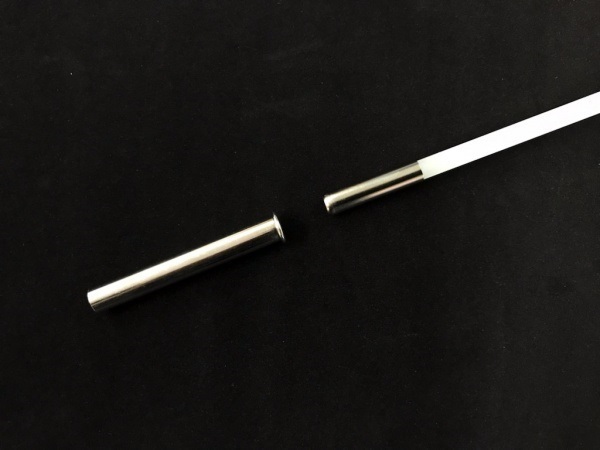

船竿だと下記のように、グラスソリッドの2ピースで使用できます。
メス側にスレッドを巻くことで、見た目も良くすることが可能!
グラスソリッドの2ピースはなかなか製品がありませんので、自作してみてはいかがでしょうか?
※継ぎ目はジョイントパーツのみの強度になりますので、ご注意ください。
※※画像は弊社ジョイントパーツではなく、【ZEALOT Vertical HUNT 270】のものになります。
.jpg)
中吉田店のビルディングブログにて使用例のご紹介↓↓
こんにちは・こんばんは!
「ウスイもん」ことスタッフ~♪ うすいです。

イシグロ静岡中吉田店に、待ちに待った
ロッドカスタム魔改造アイテムが入荷しました。

☆
魔改造パーツ入りました!!好きにしちゃって~♪
もくじ
- イシグロオリジナル魔改造パーツ「JointParts」とは?
- 「JointParts」を使ってのエクステンションバット化・バットフェルール化の例
- 「JointParts」を使っての2ピース化の例
- 「JointParts」を使っての番外編
- まとめ
☆
イシグロオリジナル魔改造パーツ「JointParts」とは?

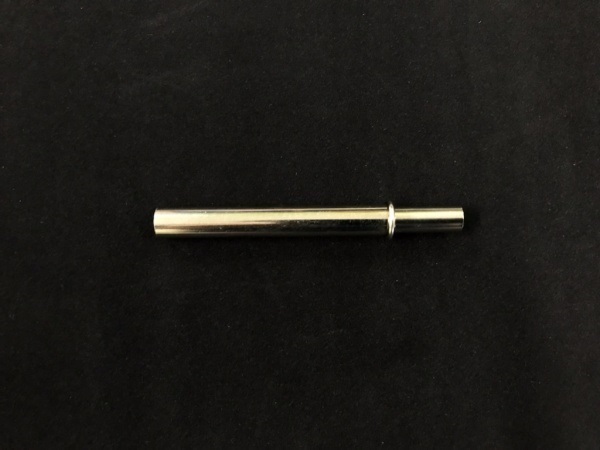

イシグロオリジナル・Joint Parts

貴方のアイディアで無限大!?のアイテムです。

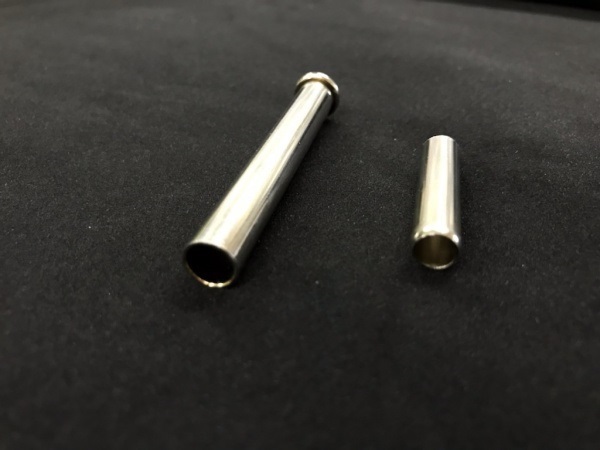

簡単に言えば、二つの棒状の物を一つにつなげるためのパーツです。

?エクステンションバット化
?2ピース化
?フェルール化
他にもオス側のみでワインディングチェックに、
カットしてメタルパーツや玉口補強等にも
使えちゃいますよ~!!
もくじに戻る
☆
「JointParts」を使ってのエクステンションバット化・バットフェルール化の例


エクステンションバット・ブランクフェルールの例
「最初から作る場合」参考までに。





使ったパーツは
リールシート(パイプシート)DPS16
https://tackle-net.com/products/reel-seat_other/spinning-sheet-casting-sheet-fly-sheet-and-more/283357
リヤグリップにマタギEDPS16-225-15(カットして使用)
https://tackle-net.com/products/rod-grip-material/rear-grip/962
イシグロオリジナル Joint Partsの#65#100各1個
https://tackle-net.com/products/rod-grip-parts/ferrule/342952
カーボンパイプ外径9mm14mm各1本(お好きにカット)
https://tackle-net.com/products/rod-pipearbor/carbon-tubes/814

ちょうど写真に並べてあるようにして内部に接着していきます。

接着はエポキシボンドで接着しました。
https://tackle-net.com/products/adhesive/adhesive_and_more/6717

写真上側が脱着式のエクステンションバット。
写真真ん中がリールシート部。
写真下側が脱着式のフェルールブランク。

ライトソルトやトラウト用等にエンド無し仕様で使います。

上側から見るとこんな感じです。

タイラバやスーパーライトジギングで使用する場合には
脇に挟めるようにロングバットを取り付けて使います。
☆
リールシート(グリップ)共通として、1個のグリップで
違うブランクを多数付け替えられるようJoint Partsのサイズを
選んで共通できるサイズで取付して下さい。
また、エクステンションバットとしてJoint Partsのサイズを
同サイズで長さの違うエンドバットを作成すれば、
色んな釣種に対応出来ます。(手首あて・肘あて・脇あて等)
※但し、強負荷の釣種にはオススメできません。
自己責任でお願い致します。m(__)m
もくじに戻る
☆
「JointParts」を使っての2ピース化の例

多ピース化もチューブラーブランクなら、もちろん出来ますが
ソリッド無垢(ブランクの内が詰まった)ブランクでも
強い負荷が掛からなければ可能です。
チューブラーならメス側はブランクの中付けできますが、
ソリッドの場合はメス側オス側共に外付けになります。



今回は900×6Φのグラスブランクを2ピース化!
取り付ける場所のイメージはこんな感じです。

ワンピースブランクをカットした外径サイズより
ワンランク上のサイズがオススメ。



メス側の全長は5CMでしたので、接着面を2.5CMの予定
ですが、接着剤がはみ出ますので3CMぐらいで
オス側挿入は約2CMになりました。


900×6Φのグラス無垢ブランク80号(300g)負荷時です。
ソリッド無垢の場合は外付けで完全にコミがブランク内に
入らないので、Joint Partsの強度のみとなりますので、
小物用なら使えます。
実際には80号は使わないほうがいいですね。
(テストはしてませんがこのサイズで落すだけの釣りなら20号くらいまでかなと・・・)
もくじに戻る
☆
「JointParts」を使っての番外編

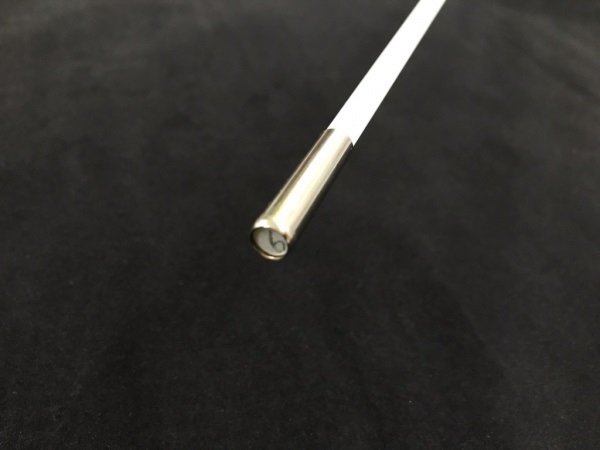

オス側のみを使ってワインディングチェックとしても
利用できますよ~♪

また、厚みがあるので、厚みを気にしなければ振出竿や
継の玉口の補強にも使えちゃったりもしますね。
もくじに戻る
☆
まとめ
「JointParts」の使用例いかがだったでしょうか?
今回ご紹介した内容は使用例であり、他にも色々な使い方があると思います。
ロッドビルディングの世界は無限大で、使い方は貴方次第です!
是非、魔改造しちゃってください!!
今回作成しましたサンプルはイシグロ静岡中吉田店店頭に展示してあります。
興味ある方は是非お店までご来店ください。
